交流勵磁變速抽水蓄能系統
抽水蓄能電站具有調峰、填谷、調頻、調相及事故備用等功能，是當前解決電力系統調峰問題以及確保電力系統安全穩定運行的最為經濟有效的手段之一。
相比常規定速抽水蓄能機組，變速抽水蓄能機組調節范圍更廣、調節能力更強、調節速度更快，通過改變機組轉速實現機組功率靈活調節，提升新能源等波動電源的消納能力，提高電網的安全性和穩定性。變速抽水蓄能機組在發電工況下可通過降低轉速向更優工況運行，在運行效率、壓力脈動以及空化性能方面更具優越性；變速機組在抽水工況下可通過改變轉速調節入力和流量，保持最高效率，具有較好的調節性能。

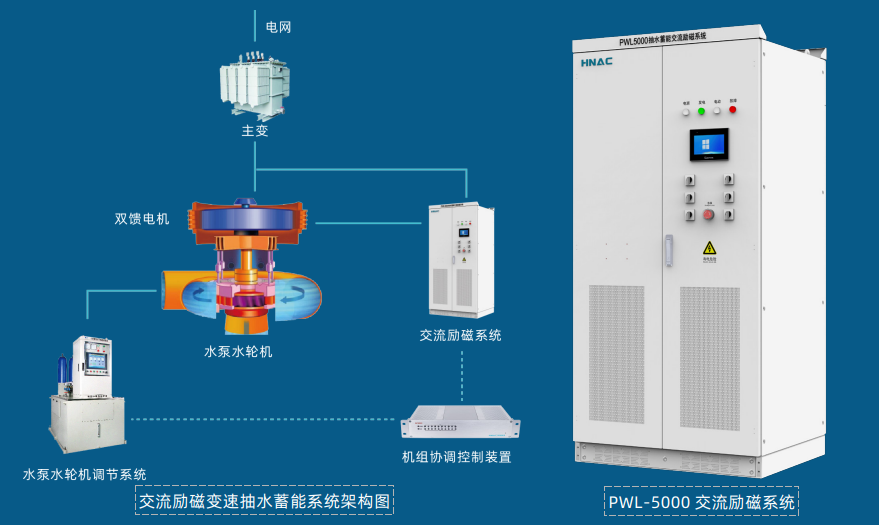

交流勵磁變速抽水蓄能機組主要由水泵水輪機、發電電動機、調速系統、交流勵磁系統、監控系統和機組協調控制裝置組成。水泵水輪機是系統的負載或原動機，受調速系統控制，發電電動機為雙饋型電機，可工作在發電和電動狀態，當機組轉子旋轉頻率變化時，交流勵磁系統調節勵磁電流頻率使定子輸出頻率保持不變，實現機組的變速恒頻運行。
產品特點
?實現機組平滑自啟動，減少抽水或發電工況機組啟動對電網的沖擊，能更好地適應電力系統擾動以保證電網安全。
?可實現有功功率快速調節，更好地抑制電力系統有功功率波動，解決光伏 /風電等新能源并網帶來的頻率不穩定問題。
?變速機組可在更寬水頭 /揚程范圍提高運行效率，在較大范圍內配合電力系統頻率自動控制。
?具有較好的調節系統無功和深度吸收無功的能力。變速機組無功可連續調節，可為高壓電網各種運行狀態下電壓水平的穩定提供重要支撐，降低電網電能損耗。
?水泵輸入功率可調，增加了抽水蓄能機組運行的靈活性和機組的調節能力。
應用案例
?河北前南峪抽水蓄能科技示范站
