智能低壓開關柜

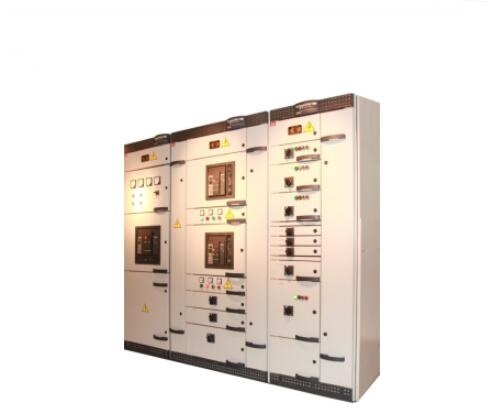

一、Blokset全系列低壓開關柜

Blokset全系列低壓開關柜是使用施耐德公司最先進的低壓成套設備技術研發的全新一代低壓抽屜開關柜，滿足高可靠性要求的低壓成套設備配電與電動機控制，模塊化結構滿足當?shù)貥藴?、慣例和要求。智能化設備可將包含高級保護和通信功能的元件集成到設備中，用于配電和馬達保護。Blokset系統可以提供高水準的可靠性和安全性，加強了對人身和設備安全的保護。

Blokset提供所有的基本保證：

1、 符合國際標準，特別是IEC60439-1、IEC60529和IEC60947；

2、符合當?shù)貥藴剩瑵M足當?shù)胤ㄒ?guī)和技術上的要求；

3、系統采用施耐德電氣開關元件，保證最佳運行。

4、Blokset的模塊化設計可以使安裝成本合理化。高質量高可靠性的產品保證了供電的連續性和系統的耐用性。

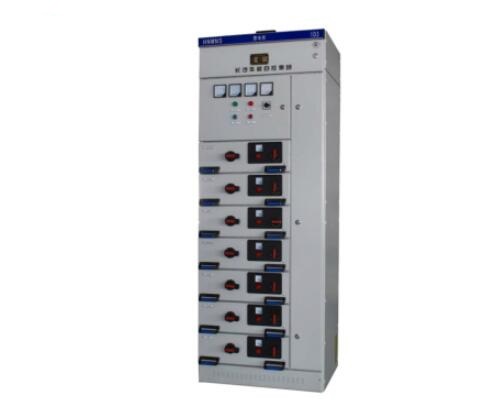

二、HNMNS交流低壓配電柜

HNMNS低壓抽出式開關柜是一種用標準模數件由工廠組裝（FBA）的組合柜，具有C型材結構，模數化抽屜式饋線單元。本系列開關柜是在ABB低壓抽屜柜基礎上的優化和改進，適用于發電廠、變電站、石油化廠、冶金軋鋼、交通電源、輕工紡織等廠礦企業和住宅小區.高層建筑等場所，作為交流額定頻率50Hz、額定工作電壓0.4kV及以下的電力系統的供配電設備的電能轉換、分配及控制之用。

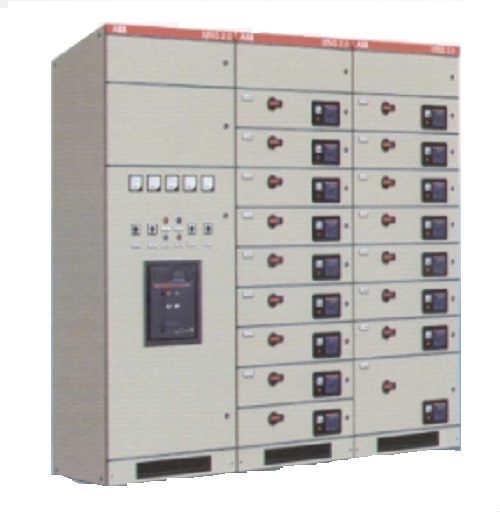

三、HNMNS2.0交流低壓配電柜

1、MNS2.0低壓抽出式開關柜產品結構特征

1） MNS2.0系統的框架結構可分為：裝置小室、母線小室和電纜小室。

2）尺寸（高×寬×深）：2200mm×400/600/800/1000/1200mm×600/800/1000mm。

3）MNS2.0組裝式低壓開關柜系統，充分考慮了將來的發展空間，可避免因為技術發展而被淘汰的風險。

4) MNS2.0采用的柜架結構具有高度靈活性，結構一旦組裝完畢就不再需要維修。柜體內可安裝不同的標準元件，以滿足各種使用的要求。由于整個系統包括結構采用了組合式的設計，這種優化的結構設計滿足了各種元件的要求，并適用不同工作環境

5)結構緊湊、節省柜體的體積柜體能背靠背排列配電回路布置經濟。

6) 全部選用標準元件，方便工程設計人員全系標準化。

7) 柜體可按工作和環境的不同要求設計出相應的防護等級。

8) 在一個柜體中可自由安裝不同型式的功能組件，如：固定式組件和抽出式組件設備更新改進方便。

90設備運行連續性和可靠性高，操作人員人身安全有保障。

2、MNS2.0低壓抽出式開關柜使用環境條件

1、 周圍空氣溫度不高于﹢40℃，不低于－5℃，24h以內平均溫度不得高于﹢35℃：

2、戶內安裝使用，使用地點海拔高度不超過2000m(超過此高度可協商解決)

3、 周圍空氣相對濕度在﹢40℃時不超過50%，在較低溫度時允許有較大的相對濕度。(例如﹢20℃時為90%應該考慮到由于溫度變化可能會偶然產生凝露的影響)；

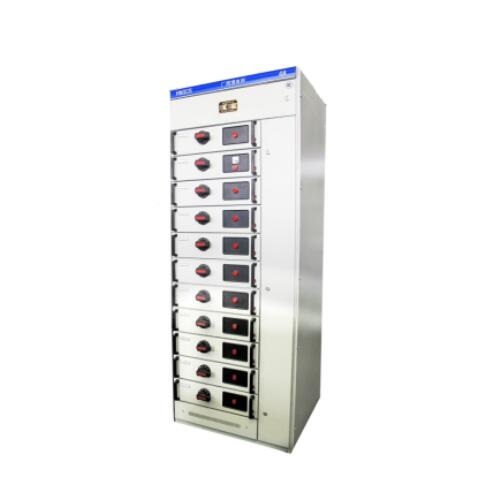

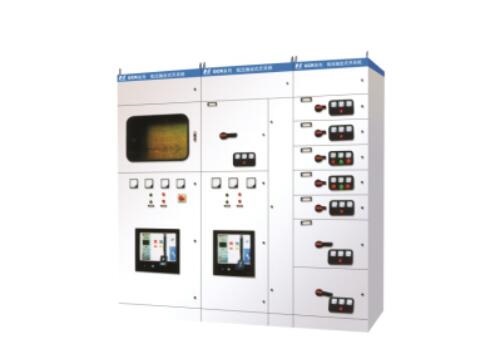

四、HNGCS交流低壓配電柜

HNGCS系列開關柜適用于工礦企業，三相交流頻率50Hz，額定電壓0.4kV電力系統的一次配電和以異步電動機為主要控制對象的二次配電或控制設備，也適用于車站，碼頭，高層建筑尤其適用于發電廠、變電站、石油、化工、冶金、機械的群控系統的現場控制裝置，石礦企業，高層建筑等低壓配電系統的動力，配電和電動機控制中心，電容補償?shù)碾娔苻D(zhuǎn)換、分配及控制之用。

在大容量的發電廠，在規模石化等行業的低壓動力控制中心和電動機控中心等電力使用場合時能滿足于計算機接口的特殊需要。

產品具有分斷強、接通能力高，動熱穩定性好，電氣方案靈活，組合方便，系列性實用性強，結構新穎，防護等級高等特點，可以作為低壓抽出式開關柜的換代產品使用。

5、GCK低壓抽出式開關柜

GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流額定頻率50Hz，額定電壓0.4kV，最高工作電壓為660V，最大工作電流至6300A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。

本系列產品具有分斷能力高，動熱穩定性好，結構先進合理，電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。

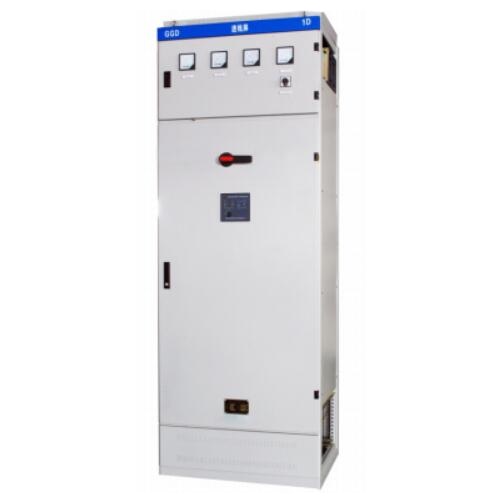

6、GGD交流低壓配電柜

GGD型交流低壓配電柜適用于發電廠、發電站、工礦企業等電力用戶作為交流50Hz，額定工作電壓0.4kV，額定工作電流最大至4000A的配電系統動力，照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜，內部元件固定安裝，可依據用戶及現場需要前后布置，安裝容量大，檢修維護方便，產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便,系列性、實用性強，結構新穎、防護等級高等特點。

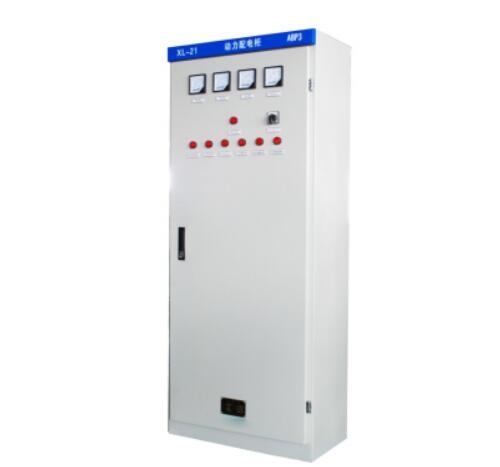

7、XL-21動力配電柜

XL-21型動力配電柜適用于發電廠、變電站、民用建筑及工礦企業等額定頻率50Hz，額定電壓0.4kV，額定電流600A以下三相交流系統，作為電能的轉換、分配，及現場負荷及設備現地操作控制之用，此動力配電柜系戶內裝置，可靠墻安裝。并設有活動聯屏母線箱，可單臺使用也可根據需要聯屏使用。柜體具有較好的防塵特性，適合于灰塵較多的場所。

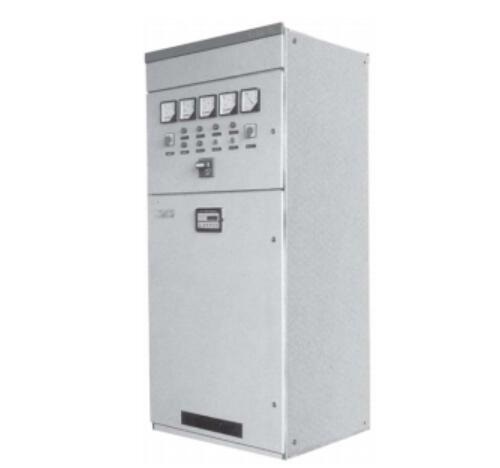

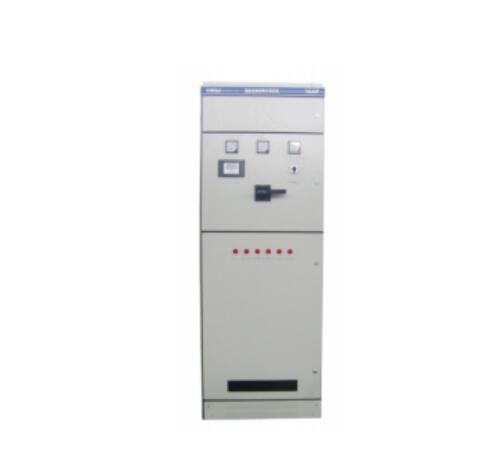

8、HNGJ低壓無功功率補償裝置

HNGJ系列低壓無功功率補償裝置用于低壓電網的無功功率補償，以提高電網功率因數，降低線路損耗，改善電能質量。該系列低壓無功功率補償裝置以智能型無功功率控制器為核心，利用電容型接觸器作為電容器組的投切器件，根據電網功率因數自動進行投切電容，確保電網始終具有較高的功率因數。HNGJ屬于靜態型低壓無功功率補償裝置，它適用于主要負荷為電阻性照明設備，諧波含量不高的場合。

9、HNGD低壓無功功率補償裝置

HNGD系列低壓無功功率補償裝置用于低壓電網的無功功率補償，以提高電網功率因數，降低線路損耗，改善電能質量。該系列低壓無功功率補償裝置以智能型無功功率控制器為核心，利用無觸點型晶閘管或動態復合開關作為電容器組的投切器件，根據電網功率因數自動進行投切電容，確保電網始終具有較高的功率因數。

HNGD屬于動態型低壓無功功率補償裝置，帶濾波功能電容器，與電抗器相串聯組合，具有諧波抑制功能，同時能根據各相的負荷情狀進行分相投切，主要用于感性負載非常重諧波含量非常高，如大型電動機、整流設備、電焊設備、變頻器等場合。

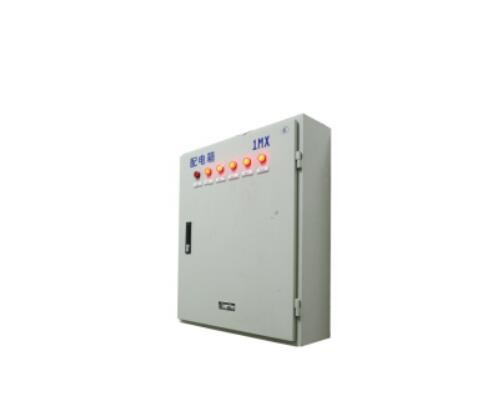

10、XRM配電箱

XM（R）配電箱適用額定頻率50Hz，額定工作電壓380V/220V，其最大總輸入電流不超過200A，單個電路輸出電流不大于63A的單相三線或三相五線系統中作為照明配電、過載、短路保護之用。該配電箱廣泛用于工礦企業、高層建筑、住宅、商業網點等場所。
